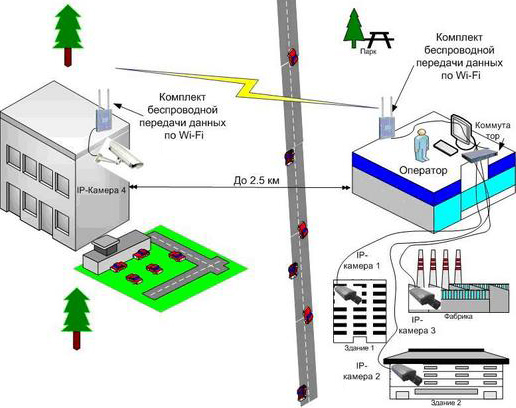

1. IP камера (одна или комплекс), подключенные посредством кабеля или WiFi
2. Сетевой компьютер для мониторинга и хранения полученных видео/аудио данных с IP-камер.
3. Сетевые концентраторы (хабы).
4. Пользователь сети (например Предприятия) - камеры должны быть подключены к сети для мониторинга, связи, контроля и управления.
5. Удаленный пользователь Интернета (тот же принцип сети, например сотрудник предприятия, проживающий в другой стране) для мониторинга, связи, контроля и управления
В настоящее время IP камеры видео-наблюдения получают все большее и большее распространение и постепенно вытесняют аналоговые камеры.
Заказчики систем видеонаблюдения все чаще требует построения видеонаблюдения именно на IP камерах, соответственно, проектно-монтажные компании вынуждены использовать IP камеры.
В связи с большим количеством представленных на рынке моделей возникает вопрос о выборе IP камер, об их качестве, надежности, применимости в конкретных условиях.
Если с аналоговыми камерами все более-менее ясно и накопленный десятилетиями опыт позволяет выбрать камеру для применения в конкретных условиях без особого труда, то с IP камерами все непросто, так как длительной практики работы с ними нет ни у кого просто из-за относительной молодости технологии, а также из-за стремительного прогресса в данной отрасли. IP камеры, применяемые 2 года назад, год назад и сейчас – это абсолютно разные камеры. Как показывает практика, каждый год меняются поколения камер, причем радикальные изменения происходят как в лучшую, так и в худшую сторону.

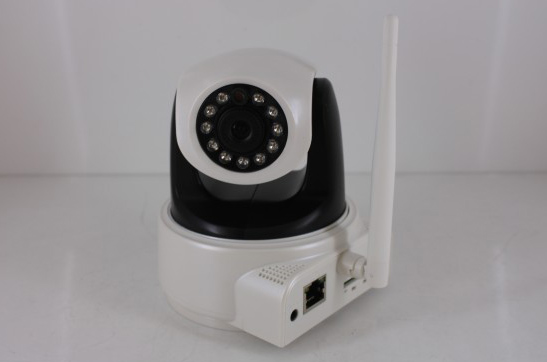

IP Видеокамера IPC 2011Wireless (беспроводная)
Цена: $ 123.75
|
Модель
|
IPC-2011W
|
|
Процессор
|
CPU
|
ARM 9
|
|
Матрица
|
Sensor
|
1/4" color CMOS
|
| Управление ИК подсветкой |
Filter
|
IR-cut
|
| Разрешение |
Resolution
|
1280 x 720( 1 megapixel)
|
| Линза |
Lens
|
Fix 3.6mm
|
|
Pan/Tilt
|
шаговый привод
|
Управление IC smart driver
|
| Угол поворота камеры |
Pan/tilt
|
Pan 270°(по горизонтали) Tilt 120°( по вертикали)
|
| |
Привод
|
Шаговый мотор
|
|
Видео
|
Кодек
|
H.264/MJPEG Dual Stream
|
| |
Скорость кодирования
|
Основной поток 128kbps~4.096Mbps
Экстра поток 128kbps~1024kbps
|
| |
Кадр
|
15fps (VGA),30fps (QVGA)
|
| |
Разрешение
|
1280x720(720P),640x480(VGA),320x240(QVGA),
160x120(QQVGA)
|
| |
Зеркальное отображение
|
По вертикали/По горизонтали
|
| |
Частота обновления
|
50Hz, 60Hz and outdoor
|
| |
Параметры настройки видео
|
Яркость, контраст
|
|
Аудио
|
Контроль
|
Поддерживает двух стороннюю связь (нет встроенного динамика)
|
| |
Формат сжатия аудио
|
ADPCM
|
| |
Усилитель
|
Поддерживает внешний активный усилитель
|
|
Хранилище
|
SD карта
|
32 Гб максимум
|
| |
Файлы на SD карте
|
Поддерживает загрузку файлов с SD карты
|
| |
Формат видео записи
|
Формат Avi со звуком
|
| |
Режимы записи
|
По тревоге, непрерывная, по движению
|
|
Связь
|
Ethernet
|
RJ-45 интерфейс 10/100Mbps
|
| |
Протоколы
|
HTTP,FTP,TCP/IP,UDP,SMTP,ARP,ICMP,BOOTP,RARP,
DHCP, PPPoE,DDNS, UPnP,GPRS ,RTSP
|
| |
Беспроводный стандарт
|
IEEE 802.11b/g/n；WPS
|
| |
Стандарты
Wi-Fi
|
802.11b: 11Mbps(max)
802.11g: 54Mbps(max)
802.11n: 600Mbps(max)
|
| |
Протоколы безопасности
|
Поддержка WEP / WPA / WPA2 Encryption
|
| |
Мобильные приложения
|
Поддержка mobile Java 2.0 platform 、IOS、android 、
blackberry
|
| |
E-mail
|
Gmail、hotmail、yahoo mail
|
| |
Доступ к камере
|
Таблица MSN
|
|
Питание
|
Адаптер
|
AC/DC 220/ 5V/2.0A
|
| |
Потребляемая
мощность
|
5.5 W (max)
|
|
Условия эксплуатации
|
Температура
|
0° ~ 55°C (32°F ~ 131°F)
|
| |
Влажность
|
20% ~ 85%
|
| |
Температура хранения
|
-10°C ~ 60° (14°F ~ 140°F)
|
| |
Влажность
хранения
|
0% ~ 90% (не ниже 0° С)
|
|
Язык
|
English, Русский, Japanese, Simplified Chinese
|
| Вес |
600 грамм. |
|
Дополнительно
|
Цвет
|
white
|
| |
Размер(мм.)
|
120*100*100мм.
|
| |
ИК подсветка
|
8-12 метров с 11 Ф5 IR LED
|
| |
Управление подсветкой
|
Ручное выключение/авто
|
|
Брузер
|
IE,Firefox,Google, Safari browser .
|
|
Система
|
Совместима с
|
Windows XP、Windows2003、Windows 7、
Windows Vista、IOS
|
|
Сертификаты
|
CCC CE FCC ROHS ISO
|
|
Комплект поставки
|
Адаптер питания × 1, кронштейн × 1, Крепеж × 1, Ethernet кабель × 1,
Wi-Fi антенна× 1, CD × 1
|
Не существует «универсальных» IP- видео-камер и выбор модели камеры всегда определяется конкретными условиями ее применения. IP камера должна выполнять поставленные перед ней задачи, которые могут сильно различаться. Например – видеонаблюдение в офисе, видеонаблюдение по периметру объекта и т.д. Камеры должна иметь хорошее соотношение цена/качество.
В первую очередь качеством изображения, надежностью, качеством кодирования видео, стабильностью работы, качеством сборки, возможностями и стабильностью программного обеспечения, поставляемого с камерой либо приобретаемого отдельно, и ЦЕНОЙ. Качество изображения IP камеры определяется качеством светочувствительной матрицы, объектива и кодера. Качество изображения светочувствительной матрицы определяется разрешением, чувствительностью, цветопередачей, соотношением сигнал/шум и т.д.
Разрешение современных матриц подразделяется на стандартное (определяется стандартом PAL 720x576, либо составляет 640x480) и мегапиксельное( 1, 1.3, 2, 3,5 мегапикселей и т.д.).
Чем больше разрешение, тем больше деталей на изображении можно получить, тем более визуально насыщеннее картинка. Доля мегапиксельных камер стремительно увеличивается и в ближайшие несколько лет должна превысить долю камер стандартного разрешения, так как применение таких камер дает массу преимуществ в качестве изображения.
Матрицы делятся по технологии изготовления на CCD и CMOS, причем CCD камеры традиционно использовались в аналоговых камерах (которые имели проблемы с черезстрочной разверткой и деинтерлейсингом) , а CMOS получили распространение вместе с IP камерами.
CCD матрицы дороже, но и обеспечивают обычно лучшее качество изображения, чем CMOS. Из-за дороговизны и ограничений технологии до недавних пор на рынке систем видеонаблюдения были представлены до недавних порт только CCD матрицы со стандартным PAL разрешением.
Такие матрицы обеспечивают хорошую цветопередачу, отличную чувствительность, имеют широкий динамический диапазон, возможность установки времени срабатывания затвора. Они нашли достаточно широкое распространение, особенно при применении в уличных IP камерах, так как там как раз очень востребована чувствительность, широкий динамический диапазон и возможность подключения объективов с автодиафрагмой (конструкция CCD матриц позволяет легко вывести сигнал управления диафрагмой), но при использовании в камерах таких матриц не удавалось использовать одно из основных преимуществ IP камер – высокое разрешение.
Лишь недавно на рынке появились CCD матрицы мегапиксельного разрешения. Они обладают всему преимуществами CCD матриц – отличной цветопередачей, хорошей чувствительностью (до 0.01 Люкс без накопления заряда), возможностью ручной регулировки времени срабатывания затвора, легкостью подключения объективов с автодиафрагмой, но пока цена их выше чем цена у CMOS матриц, а шумы чуть выше, чем у аналоговых камер стандартного разрешения из-за меньшего размера пикселя. Тем не менее это хороший шаг вперед в IP системах видео-наблюдения, позволяющей смело использовать мегапиксельные IP камеры в уличных условиях при любой освещенности с очень высоким качеством изображения, недоступным аналоговым камерам. Качество изображения CMOS матриц еще пару лет назад было неудовлетворительным. Сегодня же цветопередача в CMOS матрицах уже практически приблизилась к CCD, шумы матриц стали намного меньше, чувствительно значительно улучшилось.
Чувствительность в лучших моделях она увеличена до 0.1-0.5 люкс, что в сочетании с механическим ИК фильтром и режимом работы день ночь, а также при использовании объективов с автодиафрагмой, позволяет использовать такие камеры на улице при дневном и искусственном освещении.
В данный момент наиболее актуально применение 1.3-2 мегапиксельных камер. Камеры большего разрешения пока применять особого смысла нет, так как во первых, чувствительность многомегапиксельных камер оставляет желать лучшего, во вторых такие матрицы достаточно сильно шумят, в третьих требуется большая пропускная способность сети возрастает объем архивов, в четвертых, видео такого разрешения пока просто не на чем отображать – разрешение современных мониторов обычно не превышает 1980х1080, т.е 2 мегапикселя.

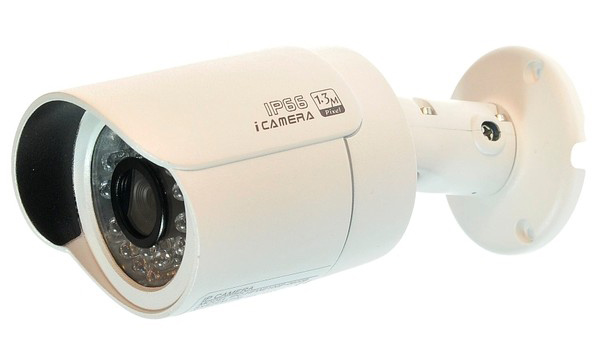

Производитель - DAHUA, Китай, модель MPX 1000W
Цветная наружная IP-видеокамера
Разрешение: 1280 x 720 пикселей (1,3 Мп)
Светочувствительность: 0,1(День) - 0.2(Ночь)люкс
Скорость съемки: 30 кад/сек (1280х720)
Объектив: мегапиксельный, фиксированный 6 mm.
Дополнительно: ик-подсветка / AGC / BLC / IP66, механический ик-фильтр.
Цена - $ 150,00.
В каждой IP камере имеется процессор и встроенная операционная система, управляющая камерой, т.е. по сути компьютер - ну и как и любая компьютерная техника, IP камеры могут «подвисать» и работать нестабильно. В этом то и состоит основное отличие профессиональных IP камер от так называемых «мультимедийных» камер.
Мультимедийные камеры выпускаются как побочный продукт многими производителями сетевого телекоммутационного оборудования. Отношения к таким камерам у данных производителей именно как к побочному продукты, поэтому стабильности работы ждать от таких камер не следует. Нередко они практически неработоспособны на первых версиях прошивок, а вот будет ли выпущено обновление, обеспечивающее нормальную стабильную работу камер – большой вопрос.
Профессиональные IP камеры выпускают компании, специализирующиеся на производстве оборудования для видео-наблюдения. Они более серьезно подходят к вопросу производства и применения камер, имеют большой опыт в производстве камер для CCTV, серьезно относятся к вопросам стабильности работы камер и отсутствию «зависании», а также автоматическому возврату камеры нормальной работоспособности при нештатных событиях (пропаданию напряжения питания, связи и т.д.).
Стабильность профессиональных IP камер обеспечивается использованием Unix/Linux систем для ядра камер, тестированием прошивки, наличием аппаратного и программного watchdog’а (сторожевого таймера), аппаратной защитой от неправильного подключения и т.д. Также необходима защита от несанкционированного доступа к IP камере, хотя бы на уровне защиты паролем и разделением полномочий пользователей.
Кроме базовых функций IP камеры могут обладать множеством дополнительных функций – детекторы движения, работа со звуком, оправка сообщений и т.д.
Итоги обзора IP видеокамер :
- Для помещений при достаточной освещенности подходят CMOS IP видеокамеры мегапиксельного или стандартного разрешения, особенно с матрицами последних поколений.
- При слабой освещенности в помещении или при высоких требованиях к качеству изображения подходят камеры с CCD матрицей стандартного или мегапиксельного разрешения.
- Для улицы при наличии освещения вполне подходят CCD камеры стандартного разрешения, а также мегапиксельные камеры с CMOS матрицами последнего поколения день/ночь с поддержкой объективов с автоматической диафрагмой.
- Не стоит пытаться применять мультимедийные камеры для задач видео-наблюдения.
- Для ответственных применений особое внимание следует обращать на стабильность прошивки камер, отсутствие зависаний и «глюков».
